Ultrasonik seviye ölçerler, çeşitli endüstriyel uygulamalarda sıvı seviyelerinin ölçülmesindeki etkinlikleri nedeniyle yaygın olarak tanınmaktadır. Sıklıkla ortaya çıkan ortak sorulardan biri, ultrasonik seviye ölçerin silindirik olmayan bir tanktaki seviyeyi doğru bir şekilde ölçüp ölçemeyeceğidir. Güvenilir bir ultrasonik seviye ölçer tedarikçisi olarak, size kapsamlı bir anlayış sağlamak için bu konuyu derinlemesine inceleyeceğiz.
Ultrasonik Seviye Ölçerler Nasıl Çalışır?
Silindirik olmayan tanklardaki performanslarını tartışmadan önce ultrasonik seviye ölçerlerin temel çalışma prensibini anlamak önemlidir. Bu cihazlar sıvı yüzeyine ultrasonik dalgalar yayma prensibiyle çalışır. Dalgalar sıvı yüzeyine çarptığında sensöre geri yansıtılır. Dalganın yüzeye gidip geri gelmesi için geçen süre ölçülüyor ve sesin ortamdaki bilinen hızına göre sensör ile sıvı yüzeyi arasındaki mesafe hesaplanabiliyor.
Bu hesaplama için kullanılan formül (d=\frac{v\times t}{2}) şeklindedir; burada (d), sensörden sıvı yüzeyine olan mesafedir, (v) ortamdaki ses hızıdır ve (t) ultrasonik dalganın yüzeye ve geri gitmesi için geçen süredir.
Silindirik Tanklarda Ölçüm
Silindirik bir tankta ölçüm işlemi nispeten basittir. Silindirik bir tankın kesit alanı yüksekliği boyunca sabit olduğundan, tanktaki sıvının hacmi sıvı seviyesiyle doğru orantılıdır. Sensörden sıvı yüzeyine olan mesafe ölçüldüğünde, sıvı seviyesi kolayca belirlenebilir ve hacim (V = A\times h) formülü kullanılarak hesaplanabilir; burada (V), sıvının hacmidir, (A) silindirin kesit alanıdır ve (h) sıvı seviyesidir.
Silindirik Olmayan Tanklardaki Zorluklar
Konik, dikdörtgen veya düzensiz şekilli tanklar gibi silindirik olmayan tanklar, ultrasonik seviye ölçüm cihazları için benzersiz zorluklar sunar. Buradaki asıl sorun, bu tankların kesit alanının yüksekliğe göre değişmesidir. Sonuç olarak sıvı seviyesi ile hacim arasındaki ilişki doğrusal değildir.
Örneğin konik bir tankta alt kısımdaki kesit alanı üst kısımdan çok daha küçüktür. Sıvı seviyesi yükseldikçe yükseklikteki aynı artış, üst kısımda tabana göre daha büyük bir hacim artışına karşılık gelir. Bu, tanktaki sıvının hacmini doğru bir şekilde belirlemek için sensörden sıvı yüzeyine olan mesafeyi basitçe ölçmenin yeterli olmadığı anlamına gelir.
Zorlukların Üstesinden Gelmek
Bu zorluklara rağmen ultrasonik seviye ölçerler, silindirik olmayan tanklardaki seviyeyi doğru yaklaşımla ölçmek için hala kullanılabilir.
Kalibrasyon
En önemli adımlardan biri kalibrasyondur. Kalibrasyon, sensörden sıvı yüzeyine kadar ölçülen mesafe ile tanktaki sıvının gerçek hacmi arasında bir ilişki oluşturulmasını içerir. Bu, bilinen farklı sıvı seviyelerinde ve hacimlerinde birden fazla ölçüm yapılarak yapılabilir. Daha sonra ölçülen mesafeyi karşılık gelen hacme dönüştürmek için kullanılabilecek bir kalibrasyon eğrisi veya tablosu oluşturulabilir.
Gelişmiş Sinyal İşleme
Modern ultrasonik seviye ölçerler gelişmiş sinyal işleme algoritmalarıyla donatılmıştır. Bu algoritmalar gürültüyü ve paraziti filtrelemeye yardımcı olarak mesafe ölçümünün doğruluğunu artırabilir. Ek olarak bazı sayaçlar tankın şeklini dikkate alacak şekilde programlanabilir. Örneğin tank konik ise sayaç koninin boyutlarına göre programlanabilir ve daha sonra ölçülen mesafeye göre hacmi hesaplayabilir.
Çoklu Sensörler
Bazı durumlarda birden fazla ultrasonik sensörün kullanılması, silindirik olmayan tanklarda ölçümün doğruluğunu artırabilir. Sensörleri tankın farklı yerlerine yerleştirerek daha fazla veri noktası elde edilebilir, bu da sıvı yüzeyinin şeklinin ve sıvı hacminin daha iyi tahmin edilmesine yardımcı olabilir.
Ürün Tekliflerimiz
Ultrasonik seviye ölçer tedarikçisi olarak, silindirik olmayan tanklardaki seviyelerin ölçümüne uygun bir ürün yelpazesi sunuyoruz. BizimRadar çift hatlı sıvı seviye göstergesizorlu ortamlarda bile sıvı yüzeyine olan mesafeyi doğru bir şekilde ölçebilen gelişmiş sinyal işleme teknolojisi ile donatılmıştır. Silindirik olmayan tanklar için kolayca kalibre edilebilir ve böylece doğru hacim hesaplamaları yapılabilir.
Bizim4 - 20mA Bölünmüş Dört Telli Sıvı Seviye Göstergesibaşka bir harika seçenek. Mevcut kontrol sistemlerine kolayca entegre edilebilecek güvenilir bir 4 - 20mA çıkış sağlar. Yüksek hassasiyette ölçüm kabiliyeti sayesinde silindirik olmayan tanklarda uygun kalibrasyon yapıldıktan sonra etkin bir şekilde kullanılabilir.

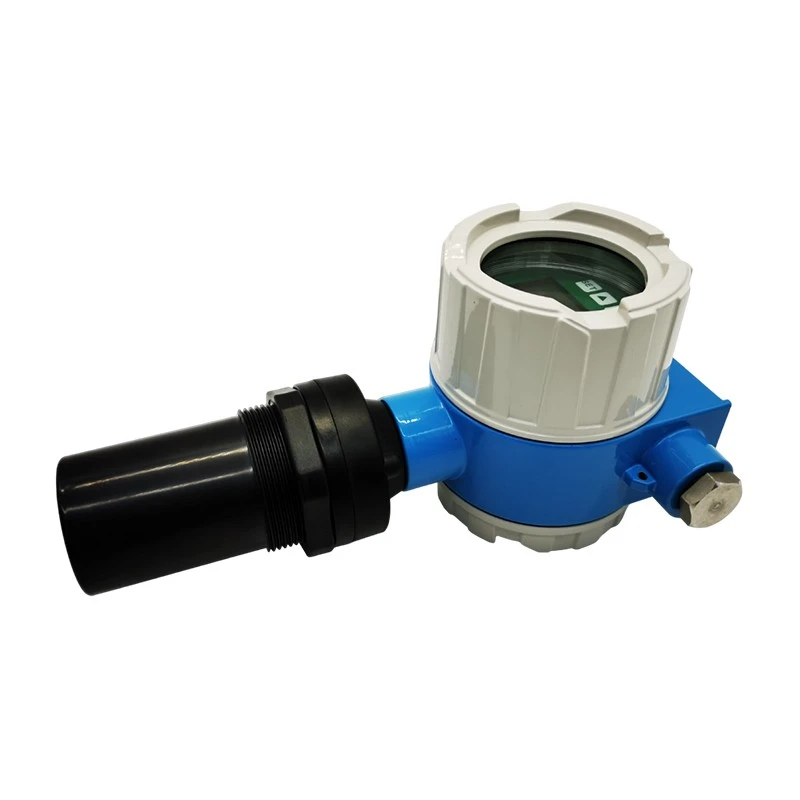

Tehlikeli ortamlardaki uygulamalar içinPatlamaya Dayanıklı ve Yüksek Sıcaklığa Dayanıklı Ultrasonik Seviye Göstergesiideal seçimdir. Silindirik olmayan tanklarda doğru seviye ölçümleri sağlarken, yüksek sıcaklıklara ve patlayıcı ortamlara dayanacak şekilde tasarlanmıştır.
Çözüm
Sonuç olarak, ultrasonik seviye ölçer, silindirik olmayan bir tanktaki seviyeyi ölçebilir ancak dikkatli düşünmeyi ve doğru yaklaşımı gerektirir. Doğru ölçümler için kalibrasyon, gelişmiş sinyal işleme ve bazı durumlarda birden fazla sensörün kullanılması şarttır. Ultrasonik seviye ölçer tedarikçisi olarak, silindirik olmayan tanklarda seviye ölçümüyle ilgili zorlukların üstesinden gelmenize yardımcı olacak uzmanlığa ve ürünlere sahibiz.
Ürünlerimizle ilgileniyorsanız veya silindirik olmayan tanklardaki seviyelerin ölçülmesiyle ilgili sorularınız varsa, daha fazla tartışma ve potansiyel satın alma için bizimle iletişime geçmenizi öneririz. Uzman ekibimiz, özel ihtiyaçlarınız için en iyi çözümü bulmanızda size yardımcı olmaya hazırdır.
Referanslar
- Beckwith, TG, Buck, NL ve Marangoni, RD (2007). Mekanik Ölçümler. Addison-Wesley.
- Doebelin, EO (2004). Ölçüm Sistemleri: Uygulama ve Tasarım. McGraw-Tepe.
