Endüstriyel enstrümantasyon alanında basınç vericileri, basıncın ölçülmesinde ve elektrik sinyaline dönüştürülmesinde çok önemli bir rol oynar. Basınç vericilerinin kritik performans parametrelerinden biri doğrusallıktır. Güvenilir bir basınç vericisi tedarikçisi olarak, basınç vericileri bağlamında doğrusallığın ne anlama geldiğini, önemini ve çeşitli uygulamaları nasıl etkilediğini araştırmak için buradayım.
Basınç Vericilerinde Doğrusallığı Anlamak
Doğrusallık, bir basınç vericisinin giriş basıncı ile çıkış sinyali arasındaki ilişkiyi ifade eder. İdeal bir senaryoda bu ilişki tamamen doğrusal olacaktır; bu, basınçtaki bir değişikliğin çıkış sinyalinde orantılı bir değişikliğe yol açacağı anlamına gelir. Örneğin, bir basınç vericisinin aralığı 0 - 100 psi ve çıkış sinyali 4 - 20 mA ise doğrusal bir ilişki, basınçtaki her 1 psi'lik artış için çıkış sinyalinin sabit bir miktarda artacağı anlamına gelir.
Matematiksel olarak doğrusallık bir düz çizgi denklemi (y = mx + b) olarak ifade edilebilir; burada (y) çıkış sinyali, (x) giriş basıncı, (m) çizginin eğimi (duyarlılık) ve (b) kesişme noktasıdır. Ancak gerçek dünyadaki basınç vericilerinde mükemmel doğrusallığa ulaşmak, mekanik ve elektriksel idealsizlikler gibi çeşitli faktörlerden dolayı son derece zordur.
Doğrusal Olmamanın Kaynakları
- Mekanik Doğrusal Olmayanlıklar: Basınç vericileri genellikle diyafram veya körük gibi mekanik algılama elemanlarını kullanır. Bu elemanlar farklı basınç yükleri altında doğrusal olmayan davranışlar sergileyebilir. Örneğin bir diyafram, özellikle maksimum nominal basınca yaklaşırken, basınç arttıkça doğrusal olmayan bir biçimde deforme olabilir. Bu doğrusal olmayan deformasyon, basınç ile mekanik yer değiştirme arasında doğrusal olmayan bir ilişkiye yol açabilir ve bu da çıkış sinyalini etkiler.
- Elektriksel Doğrusal Olmayanlıklar: Basınç vericilerinde kullanılan amplifikatörler ve sinyal koşullandırma devreleri gibi elektrikli bileşenler de doğrusal olmamalara neden olabilir. Yükselteçlerin sınırlı bir doğrusal çalışma aralığı olabilir ve giriş sinyali doyma noktasına yaklaştıkça çıkış artık girişle birlikte doğrusal olarak artmayabilir. Ayrıca dirençlerin, kapasitörlerin ve diğer pasif bileşenlerin özellikleri sıcaklık ve diğer çevresel faktörlerle değişerek doğrusal olmayan davranışlara yol açabilir.
- Histerezis: Histerezis, basınç vericilerinde doğrusal olmamaya neden olabilecek diğer bir faktördür. Vericinin çıkışı yalnızca mevcut basınca değil aynı zamanda önceki basınç geçmişine de bağlı olduğunda histerezis meydana gelir. Örneğin, basınç düşük bir değerden yüksek bir değere çıkarıldığında ve daha sonra orijinal değerine indirildiğinde, çıkış sinyali aynı yolu izlemeyebilir ve bu da doğrusal olmayan bir döngüye neden olabilir.
Doğrusallığın Ölçülmesi
Bir basınç vericisinin doğrusallığını ölçmek için üreticiler genellikle doğrusallık hatası kavramını kullanır. Doğrusallık hatası, vericinin tam ölçek aralığı boyunca gerçek çıkış sinyalinin ideal doğrusal çıkış sinyalinden maksimum sapması olarak tanımlanır. Genellikle tam ölçekli çıktının (FSO) yüzdesi olarak ifade edilir.
Bağımsız doğrusallık, terminal tabanlı doğrusallık ve en uygun düz çizgi doğrusallığı gibi doğrusallık hatasını hesaplamak için farklı yöntemler vardır. Bağımsız doğrusallık, uç noktalarda herhangi bir kısıtlama olmaksızın gerçek çıktı eğrisinden maksimum sapmayı en aza indiren en uygun düz çizginin bulunmasıyla belirlenir. Terminal bazlı doğrusallık ise kalibrasyon aralığının uç noktalarını düz çizgi için referans noktaları olarak kullanır.
Uygulamalarda Doğrusallığın Önemi
- Doğru Ölçüm: Birçok endüstriyel uygulamada proses kontrolü, güvenlik ve kalite güvencesi açısından doğru basınç ölçümü çok önemlidir. Yüksek doğrusallığa sahip bir basınç vericisi, ölçülen basınç değerlerinin güvenilir ve tutarlı olmasını sağlar. Örneğin, reaksiyon koşullarını korumak için hassas basınç kontrolünün gerekli olduğu bir kimyasal proseste, doğrusal olmayan bir basınç vericisi hatalı okumalara yol açabilir, bu da ürün kalitesi sorunlarına ve hatta güvenlik tehlikelerine yol açabilir.
- Kalibrasyon ve İzlenebilirlik: Doğrusallık, basınç vericilerinin kalibrasyonunda ve izlenebilirliğinde de önemli bir rol oynar. Kalibrasyon, bir vericinin çıktısını, doğruluğunu sağlamak için bilinen bir standartla karşılaştırma işlemidir. Doğrusal bir vericinin kalibre edilmesi daha kolaydır çünkü giriş ve çıkış arasındaki ilişki daha öngörülebilirdir. Bu, düzenleyici gerekliliklere uyum için gerekli olan, ulusal veya uluslararası standartlara kadar izlenebilir bir kalibrasyon zincirinin kurulmasını mümkün kılar.
- Sistem Uyumluluğu: Karmaşık endüstriyel sistemlerde basınç vericilerinin diğer enstrümanlar ve kontrol sistemleriyle uyumlu olması gerekir. Doğrusal bir çıkış sinyali, standart sinyal koşullandırma devreleri ve kontrolörleri tarafından kolayca işlenebildiği için entegrasyon sürecini basitleştirir. Doğrusal olmayan çıkış sinyalleri, doğrusal olmamayı düzeltmek için ek sinyal işleme adımları gerektirebilir ve bu da sistemin karmaşıklığını ve maliyetini artırabilir.
Ürün Yelpazemiz ve Doğrusallık

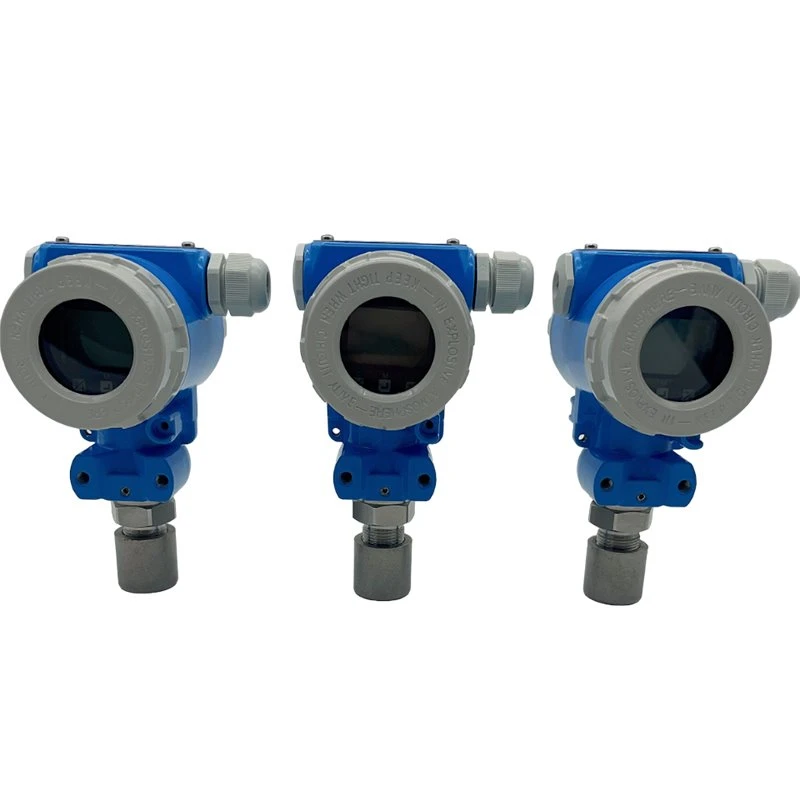

Basınç vericileri tedarikçisi olarak mükemmel doğrusallık performansına sahip geniş bir ürün yelpazesi sunuyoruz. BizimDijital Basınç DönüştürücüDoğrusal olmayan durumları en aza indirmek için gelişmiş algılama teknolojisi ve sinyal koşullandırma devreleri ile tasarlanmıştır. Son derece doğru ve doğrusal bir çıkış sinyali sağlayarak laboratuvar testleri ve yarı iletken üretimi gibi hassas basınç ölçümü gerektiren uygulamalar için uygun hale getirir.
BizimRSVerici Kararlılığı Paslanmaz Çelikyüksek doğrusallığa sahip başka bir üründür. Yüksek kaliteli paslanmaz çelik malzemelerden yapılmış olup, mükemmel mekanik stabilite ve çevresel faktörlere karşı dayanıklılık sunar. Bu verici, doğrusallığın ve güvenilirliğin son derece önemli olduğu zorlu ortamlardaki endüstriyel uygulamalar için idealdir.
Dalgıç basınç ölçümü gerektiren uygulamalar içinDalgıç Basınç Sensörüharika bir seçimdir. Su altında çalışacak şekilde tasarlanmıştır ve zorlu koşullarda bile doğrusal çıkış sinyali sağlar. Sensör, yüksek doğrusallık ve doğruluk sağlamak için dikkatli bir şekilde kalibre edilmiştir; bu da onu su seviyesi izleme ve yeraltı suyu yönetimi gibi uygulamalar için uygun hale getirir.
Çözüm
Doğrusallık, basınç vericilerinin çeşitli endüstriyel uygulamalardaki doğruluğunu, güvenilirliğini ve uyumluluğunu doğrudan etkileyen kritik bir performans parametresidir. Mükemmel doğrusallığa ulaşmak zor olsa da, modern basınç vericileri ileri algılama teknolojisi, sinyal koşullandırma ve kalibrasyon teknikleri yoluyla doğrusal olmama durumlarını en aza indirecek şekilde tasarlanmıştır.
Basınç vericileri tedarikçisi olarak, mükemmel doğrusallık performansına sahip yüksek kaliteli ürünler sunmaya kendimizi adadık. Ürünlerimiz, farklı sektörlerdeki müşterilerimizin farklı ihtiyaçlarını karşılamak üzere dikkatle tasarlanmış ve test edilmiştir. İster basit bir basınç izleme uygulaması için ister karmaşık bir proses kontrol sistemi için bir basınç vericisi arıyor olun, sizin için doğru çözüme sahibiz.
Basınç vericilerimizle ilgileniyorsanız veya doğrusallık ve bunun uygulamanız üzerindeki etkisi hakkında sorularınız varsa, ayrıntılı bir tartışma için lütfen bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz, özel gereksinimlerinize en uygun basınç vericisini seçmenizde size yardımcı olmaya ve satın alma süreci boyunca size destek olmaya hazırdır.
Referanslar
- Doebelin, EO (2003). Ölçüm Sistemleri: Uygulama ve Tasarım. McGraw-Tepe.
- Kutz, M. (2006). Enstrümantasyon ve Kontrol Sistemleri El Kitabı. McGraw-Tepe.
- ISO 9001:2015 Kalite yönetim sistemleri - Gereksinimler.
